Правильный расчёт концентрации СОЖ при первичной и последующей заливке в станок

Концентрация смазочно-охлаждающей жидкости — не произвольный выбор, а инженерный расчёт, от которого зависит качество обработки, стойкость инструмента и стабильность самой эмульсии. Каждая операция (точение, фрезерование, шлифование) требует своего диапазона — от 1,5% при тонком шлифовании до 12% при обработке закалённых сталей. Первичная заливка в станок рассчитывается по простой формуле через объём системы и требуемый процент; последующие доливки требуют пересчёта с учётом испарения и выноса жидкости на стружке. Эта статья раскроет формулы расчёта, порядок подготовки раствора и методы контроля, которые предотвратят деградацию эмульсии и брак продукции на вашем участке.

Материал адресован инженерам, техническим специалистам и закупщикам, которые отвечают за качество обработки и хотят избежать простоев из-за нестабильности СОЖ.

Формулы расчёта концентрации СОЖ

Базовая формула концентрации выражает отношение массы концентрата к общей массе раствора:

C (%) = (масса концентрата / общая масса раствора) × 100

На практике при работе с объёмами (литры, кубометры) чаще используется формула для расчёта требуемого объёма концентрата:

V_конц = (V_сист × C_треб) / 100

где V_конц — требуемый объём концентрата (л), V_сист — объём системы охлаждения станка (л), C_треб — требуемая концентрация (%).

Из этой формулы вытекает объём воды: V_воды = V_сист − V_конц.

Пример расчёта первичной заливки: если объём системы 1000 л и требуемая концентрация 5%, то V_конц = (1000 × 5) / 100 = 50 л концентрата и V_воды = 1000 − 50 = 950 л воды.

Для повторных доливок используется аналогичный расчёт, но с учётом текущей концентрации в системе. Если измеренная концентрация упала ниже номинала, рассчитывают дополнительный объём концентрата для восстановления заданного уровня.

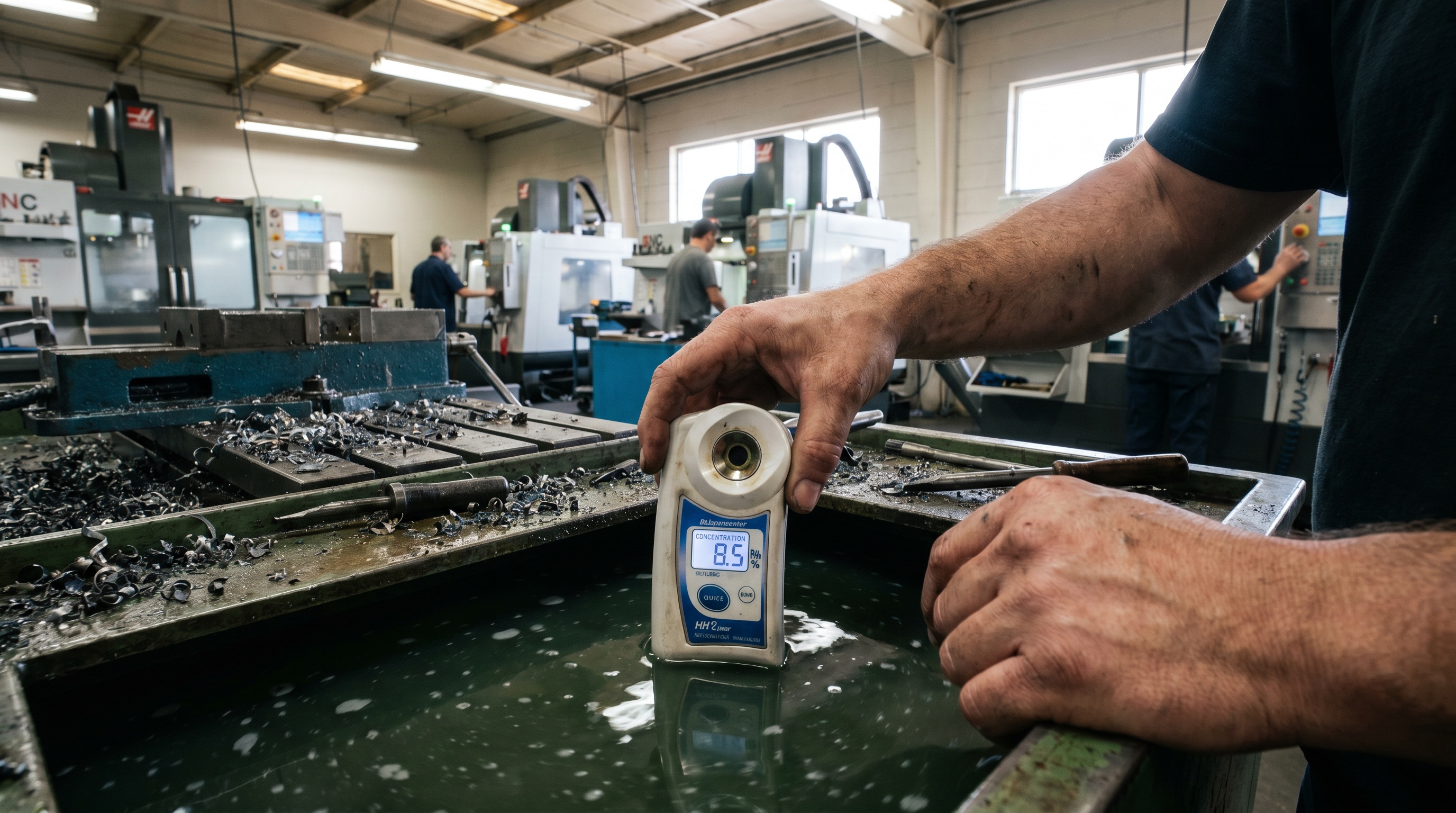

Диапазоны концентраций по видам обработки

Выбор концентрации определяется технологией и материалом. Одна и та же СОЖ при разных операциях может требовать разные процентные содержания.

Причина различий в том, что шлифование требует менее интенсивной смазки (уменьшение концентрации даёт лучшую охлаждающую способность и видимость зоны), а тяжёлая обработка — больше защиты инструмента и лучшей смазывающей способности (повышение концентрации).

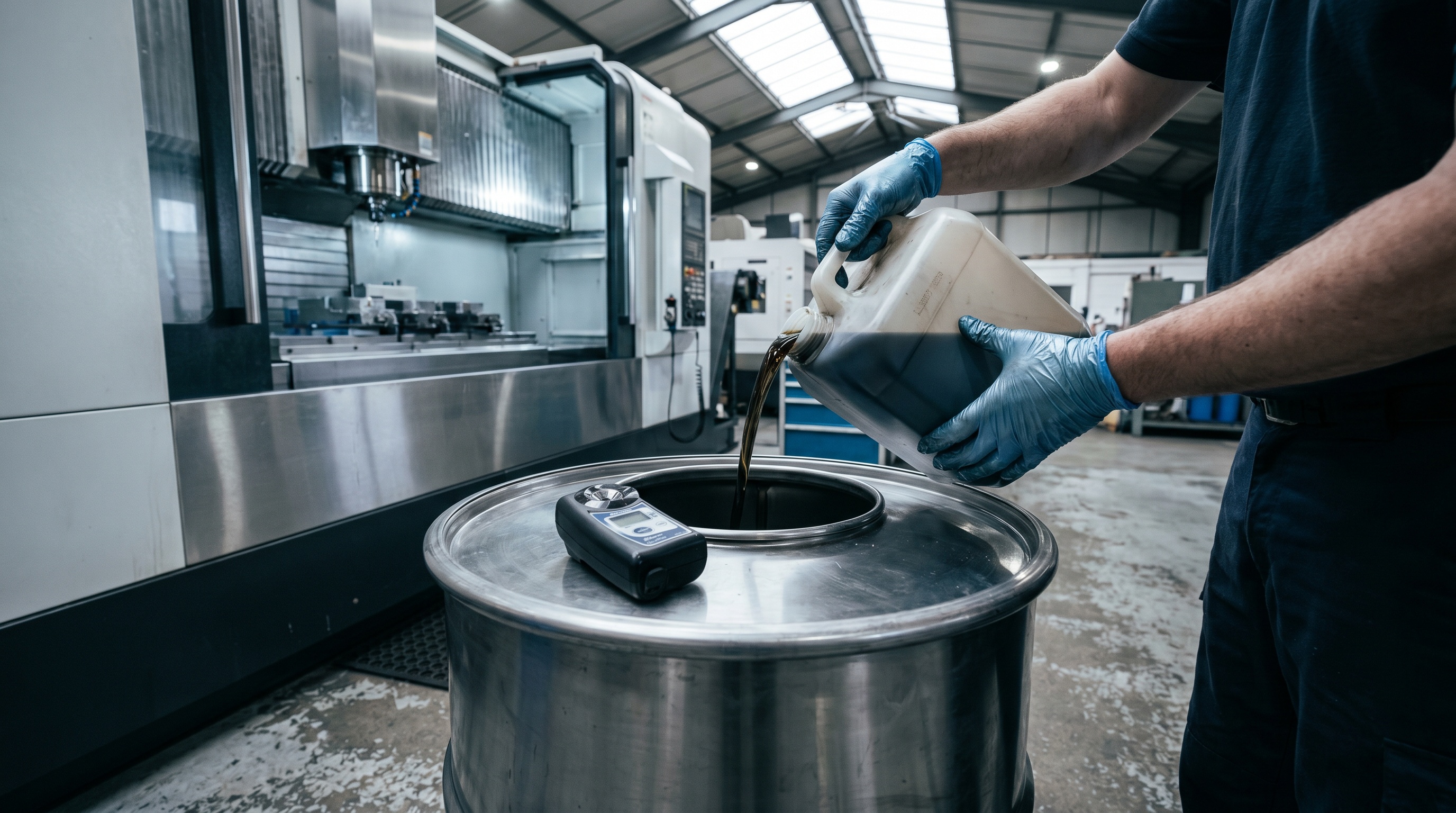

Первичная заливка: пошаговый процесс расчёта и приготовления

Первичная заливка — это первое наполнение бака системы охлаждения свежей эмульсией. Процесс состоит из трёх шагов: расчёта, подготовки воды и смешивания.

Шаг 1: Расчёт объёмов

Определите объём бака системы охлаждения (л). Затем, ориентируясь на паспорт СОЖ и вид операции, выберите требуемую концентрацию (%). Применив формулу V_конц = (V_сист × C_треб) / 100, получите объём концентрата. Остаток — объём воды.

Шаг 2: Подготовка воды

Используйте чистую воду с жёсткостью 4–8 мг-экв/л и температурой в диапазоне +17…+50 °C. Высокая жёсткость (более 8 мг-экв/л) может привести к нестабильности эмульсии; мягкая вода снижает смазывающие свойства. Перед использованием рекомендуется отстоять воду или использовать фильтрованную.

Шаг 3: Смешивание

Налейте в бак рассчитанный объём воды. Затем медленно добавляйте концентрат, непрерывно перемешивая (мешалка, пропеллер). Никогда не добавляйте воду в концентрат — это приводит к потере эмульсионных свойств и образованию плёнок. Перемешивайте раствор 10–12 минут после завершения добавления концентрата до однородной консистенции.

Последующая заливка: пересчёт при доливке

После запуска станка концентрация в системе начинает меняться из-за испарения воды, выноса жидкости на стружке и окисления. Контроль и корректирующие доливки — необходимая часть эксплуатации.

При доливке сначала измерьте текущую концентрацию рефрактометром. Если она ниже номинала, рассчитайте необходимый объём концентрата. Формула аналогична, но строится из условия восстановления уровня: если, например, текущая концентрация 4%, а требуемая 6%, и объём в системе 950 л, добавляют не полный 60 л, а разницу, учитывая уже присутствующий концентрат.

Простой практический способ: если концентрация упала на 1 процентный пункт в объёме V литров, нужно добавить примерно V / 100 литров концентрата (при условии, что вода испарилась или вынеслась в похожих пропорциях). Однако точный расчёт требует измерения текущего уровня и пересчёта по исходной формуле.

Всегда тщательно перемешивайте систему после доливки, чтобы новый концентрат равномерно распределился.

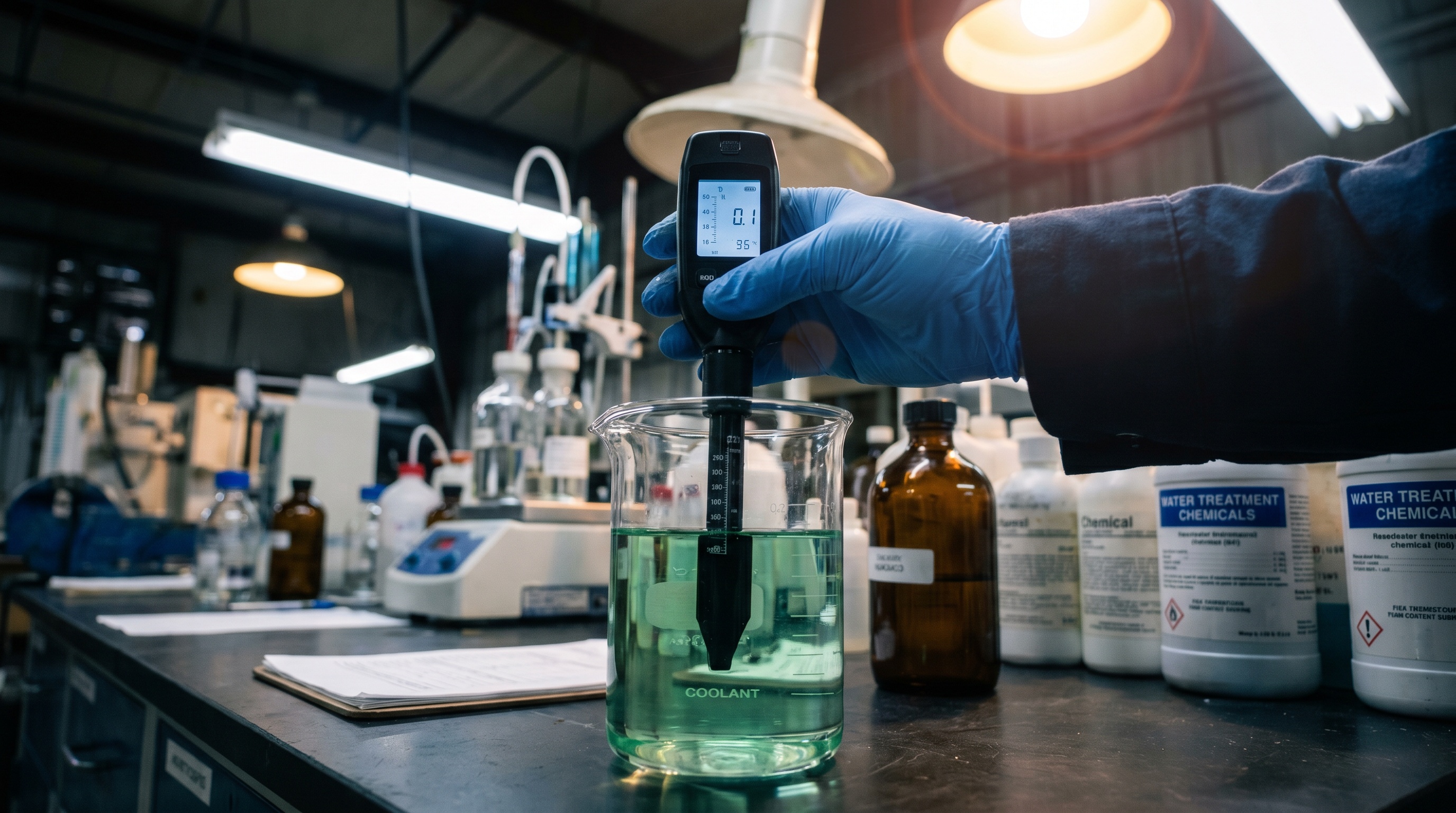

Технологический процесс: порядок приготовления и контроль качества воды

Неправильное приготовление эмульсии — одна из главных причин её деградации уже в первые недели работы. Качество исходной воды и дисциплина смешивания напрямую влияют на стабильность и повторяемость параметров.

Требования к воде:
– Жёсткость 4–8 мг-экв/л (анализируется в лаборатории или определяется по индикаторам)
– Температура при смешивании +5…+30 °C (в том числе в холодное время года требуется подогрев)
– Отсутствие видимых загрязнений, масла, ржавчины
– Рекомендуется использовать дистиллированную или умягчённую воду

Порядок приготовления не случаен. Поскольку концентрат СОЖ содержит эмульгаторы, они должны сначала встретиться с водой и равномерно распределиться. Добавление воды в концентрат нарушает этот процесс — образуются комки, теряется однородность.

После полного смешивания раствор должен отстояться минимум несколько часов перед использованием, чтобы весь воздух вышел и эмульсия полностью сформировалась. Некоторые производители рекомендуют использовать свежеприготовленный раствор не ранее чем через 2–4 часа.

Контроль концентрации на производстве: методы и инструменты

Регулярный контроль концентрации — гарант стабильности технологического процесса. Без него эмульсия деградирует, и вы получаете брак, износ инструмента и проблемы с чистотой детали.

Методы контроля:

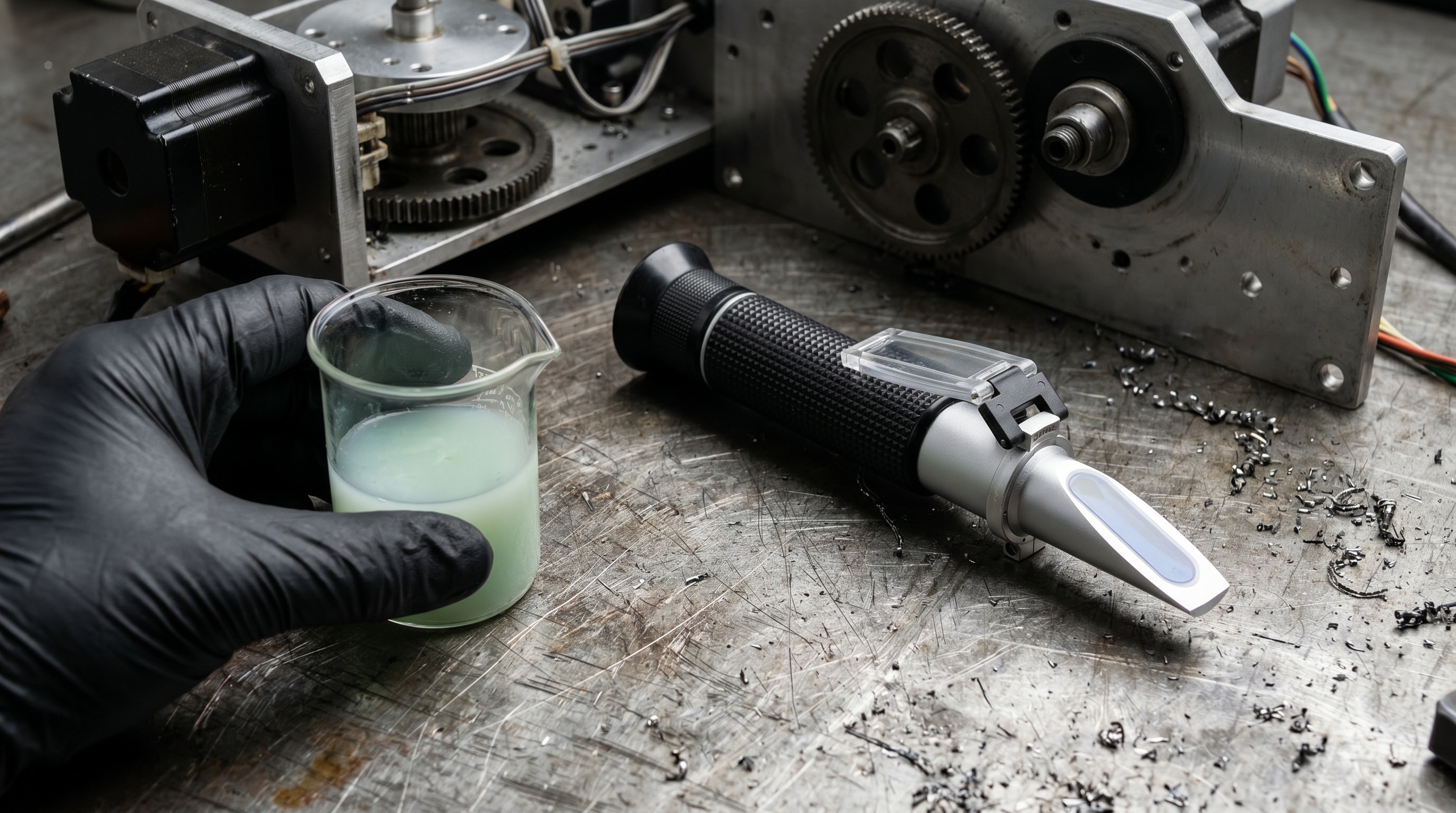

• Рефрактометр — наиболее востребованный инструмент на производстве. Концентрация жидкости влияет на показатель преломления, который легко и быстро измерить. Контроль занимает 1–2 минуты, не требует химических реагентов.
• Кислотное титрование — стандартный метод согласно DIN 51 368 (IP 137) для эмульсионных СОЖ. Применяется в лаборатории или для проверки при поступлении нового материала.
• Контроль по pH — вспомогательный метод для сильнощелочных СОЖ, дополняет основные способы.

Для точного измерения рефрактометром важно калибровать прибор по той воде, которая используется для приготовления СОЖ. Прибор должен быть чистым и сухим, образец СОЖ снимают в середине смены и в конце, чтобы отловить дрейф.

Рекомендуемый график контроля:
– Ежедневно — перед началом смены или в середине дня
– При критичных операциях — несколько раз в смену
– После доливки — обязательно через 30–60 минут работы

Допустимое отклонение от номинала: ±0,5%. Если концентрация выходит за пределы, она вводится в допуск доливкой концентрата или воды.

Типичные ошибки при расчёте и приготовлении СОЖ

Опыт показывает, что большинство проблем с эмульсией возникают на этапе приготовления и контроля, а не из-за качества самого материала.

Ошибка 1: использование единственной концентрации для всех операций

Некоторые предприятия установили одну концентрацию (например, 5%) и применяют её ко всем операциям: точению, фрезерованию, шлифованию. При этом шлифование получает избыточную концентрацию (что повышает затраты и ухудшает видимость), а тяжёлое резание — недостаточную защиту. Решение: уточнить рекомендации производителя СОЖ для каждой операции и согласовать диапазоны с технологом.

Ошибка 2: приготовление «на глаз» без контроля

Часто рабочие не используют мерную ёмкость и доливают концентрат «сколько кажется». Это приводит к дрейфу концентрации с первого дня. На недопустимое значение влияет и температура воды: холодная вода делает эмульсию гуще на вид, горячая — тоньше. Решение: всегда использовать мерные ёмкости, калиброванные весы или счётчик объёма при доливке; проверять рефрактометром.

Ошибка 3: добавление воды в концентрат

Это прямо запрещается в технологических инструкциях. Причина: концентрат содержит вязкие компоненты и эмульгаторы, которые не смешаются с водой должным образом, если вода добавляется в уже плотный раствор. Образуются комки, потери текучести. Решение: всегда соблюдать порядок — сначала вода, потом концентрат при перемешивании.

Ошибка 4: отсутствие проверки качества воды

Жёсткая вода (более 8 мг-экв/л) приводит к выпадению осадка, мутности и деградации эмульсии в течение нескольких недель. Ржавая вода ускоряет коррозию частей станка и инструмента. Решение: перед запуском больших партий проверить воду в лаборатории или использовать картридж-фильтр для умягчения.

Ошибка 5: нерегулярный контроль

Если контроль концентрации проводится раз в неделю или реже, рабочие не замечают постепенный дрейф, пока эмульсия не начнёт давать видимый брак. К этому моменту уже потеряны детали и допуски. Решение: назначить ответственного за ежедневный контроль, вести журнал измерений и доливок.

Часто задаваемые вопросы

Что произойдёт, если концентрация будет слишком низкой?

При низкой концентрации эмульсия теряет смазывающую способность. На инструменте и поверхности детали появляются задиры, микротрещины, ускоряется износ. Охлаждающий эффект сохраняется (воды много), но защиты нет. На критичных операциях это приводит к браку и ломке инструмента за одну смену.

Что произойдёт при избыточной концентрации?

Высокая концентрация повышает стоимость обработки (лишний расход материала), ухудшает теплоотвод (вязкость растёт), снижает видимость зоны резания при шлифовании. На некоторых материалах образуется липкий нагар на детали. Экономического смысла в превышении нет — выигрыша в стойкости инструмента не будет.

Как часто нужно проверять концентрацию в системе с частой заменой?

Если вы частично сливаете и доливаете свежую эмульсию раз в месяц или чаще, контроль нужен после каждой доливки и затем ежедневно. Перед полной заменой концентрацию проверяют в последний день эксплуатации, чтобы убедиться, что система работала в допуске.

Можно ли использовать обычную водопроводную воду для разведения СОЖ?

Водопроводная вода часто имеет жёсткость 8–12 мг-экв/л и выше, что выходит за рекомендуемый диапазон 4–8 мг-экв/л. Она может быть использована, если вы предварительно её отстоите (24–48 часов) или профильтруете через умягчающий картридж. В холодном климате водопровод может содержать примеси железа; в этом случае лучше использовать дистиллированную или умягчённую воду.

Как правильно хранить концентрат до разведения?

Концентрат хранят в плотно закрытой таре при температуре +5…+25 °C в тёмном месте, вдали от прямого солнца. Срок хранения указан в паспорте (обычно 2–3 года). После вскрытия тары рекомендуется использовать содержимое в течение 6–12 месяцев, так как эмульгаторы и присадки со временем теряют эффективность при контакте с воздухом.

Заключение

Правильный расчёт концентрации СОЖ — это не сложный процесс, но требующий соблюдения дисциплины. Формула V_конц = (V_сист × C_треб) / 100 одинакова для всех операций; различия в цифрах (диапазоны 1,5–12% в зависимости от вида обработки). При первичной заливке вы один раз считаете и смешиваете воду с концентратом; при последующих доливках нужно измерять текущую концентрацию и корректировать уровень.

Главное правило: контролируйте концентрацию рефрактометром не реже одного раза в день, соблюдайте порядок смешивания (вода первой, концентрат вторым), используйте чистую воду с жёсткостью в допуске, и эмульсия будет стабильной. Если у вас есть сомнения в выборе концентрации для конкретной операции, обратитесь к паспорту СОЖ производителя — там указаны рекомендуемые диапазоны с привязкой к материалу и режиму резания. Начните с вашей текущей операции: измерьте концентрацию, убедитесь, что она в допуске, и следите за её изменением в течение недели обработки. Это и будет вашей базой для калибровки процесса.
