Технология контроля толщины сухого слоя антифрикционного покрытия
Толщина сухого слоя (ТСП, или DFT – Dry Film Thickness) – это один из ключевых параметров, определяющих качество антифрикционного покрытия и его эксплуатационные характеристики. Для промышленного применения оптимальный диапазон толщины составляет 5–20 мкм, что обеспечивает необходимый уровень трибологической защиты и коррозионной стойкости. Контроль этого параметра регламентирован международным стандартом ISO 19840:2012 и требует применения специализированных методов измерения с высокой точностью.
Статья адресована техническим специалистам, инженерам и закупщикам промышленного сектора, которые отвечают за контроль качества антифрикционных покрытий на производстве, при приемке готовой продукции или при аттестации поставщиков. Вы узнаете, какие методы контроля использовать в зависимости от материала основы, как правильно проводить измерения, какие критерии приемки применять и как избежать типичных ошибок.
Что такое толщина сухого слоя и почему она критична
Толщина сухого слоя – это финальный размер полимеризованного покрытия после полного удаления растворителей и отверждения связующего компонента. Для антифрикционных покрытий этот параметр находится в диапазоне 5–20 мкм, что соответствует толщине, необходимой для заполнения микронеровностей поверхности и образования устойчивой защитной пленки.
Точное соблюдение номинальной толщины гарантирует функциональность покрытия. Слишком тонкий слой (менее 5 мкм) не обеспечивает достаточной защиты от трения и коррозии, а чрезмерно толстый слой (более 2–3 раз от номинала) нарушает антифрикционные свойства, может привести к растрескиванию при высыхании и ухудшить адгезию к основе. Контроль толщины сухого слоя антифрикционных покрытий является критически важным этапом для обеспечения заявленных эксплуатационных характеристик и долговечности.
Основные стандарты и критерии приемки
Контроль толщины сухого слоя осуществляется в соответствии со стандартом ISO 19840:2012, который устанавливает единообразную процедуру измерения и критерии приемки покрытий. Основной критерий приемки – правило 80/20: среднее арифметическое всех измерений должно быть не менее номинальной толщины (НТСП), при этом минимум 80% отдельных измерений должны составлять не менее 80% от номинальной толщины.
Максимальная толщина, как правило, не превышает 2–3-кратного значения номинала (по согласованию с техническим заданием или спецификацией заказчика). Это означает, что для номинальной толщины в 10 мкм приемлемый диапазон составляет примерно 8–20 мкм, но с обязательным соблюдением правила 80/20 для обеспечения статистической надежности.
Рассмотрим практический пример: если из 20 измерений толщины сухого слоя 16 значений составляют 80% номинала и выше (это соответствует 80%), а 4 значения ниже, партия считается принятой. Однако если 5 и более значений ниже 80% номинала (это превышает порог 20%), партия бракуется, несмотря на нормальное среднее значение.
Методы контроля толщины сухого слоя и их точность
Выбор метода контроля толщины сухого слоя зависит от материала основы и требуемой точности. Вот основные методы, описанные в международных стандартах:
Магнитный метод (для ферромагнитных оснований)
Регламентирован стандартами DIN 50981 и ISO 2178. Применяется исключительно для черных металлов (сталь, чугун, железо). Погрешность измерения составляет ±1% + 1 мкм, что делает этот метод наиболее точным для контроля тонких антифрикционных покрытий в диапазоне 5–20 мкм. Прибор использует постоянный магнит или электромагнит и измеряет расстояние до магнитной основы через слой покрытия.
Метод вихревых токов (для цветных металлов)
Описан в стандартах DIN 50984 и ISO 2360. Применяется для алюминия, меди, латуни, титана и других немагнитных проводящих материалов. Погрешность также составляет ±1% + 1 мкм. Прибор генерирует переменное магнитное поле, которое зависит от расстояния до проводящей основы, позволяя точно определить толщину слоя без контакта с поверхностью.
Метод обратного рассеяния бета-частиц (для неметаллических оснований)
Регламентирован стандартами DIN 50983 и ISO 3543. Используется редко в промышленности, но необходим при нанесении антифрикционных покрытий на полимерные основы. Метод требует специального оборудования и дорогостоящей подготовки.
Прямое измерение микрометром
Погрешность этого метода составляет ±10 мкм, что при контроле тонких покрытий (5–20 мкм) означает 50–200% относительной погрешности и делает результаты недостоверными. Микрометр эффективен только для толстых слоев свыше 50 мкм и гладких поверхностей.
Оптические методы
Интерференционные методы охватывают диапазон 0,03–2,2 мкм с погрешностью 10–30%, а метод светового сечения – диапазон 0,8–40 мкм с аналогичной погрешностью. Эти методы являются дорогостоящими, применяются в научных лабораториях и требуют специальной подготовки оборудования и персонала.
Для практического контроля антифрикционных покрытий толщиной 5–20 мкм в производстве следует выбирать магнитный или вихревой метод, обеспечивающие погрешность ±1% + 1 мкм. Они являются бесконтактными, неразрушающими и позволяют проводить измерения с высокой скоростью.
Подготовка поверхности и процесс нанесения покрытия
Контроль толщины сухого слоя начинается с этапа подготовки поверхности, которая включает очистку от загрязнений, окислов, пыли и других примесей. Это необходимо для обеспечения оптимальной адгезии покрытия и равномерного распределения слоя на всей поверхности изделия.
Перемешивание и подготовка материала
Перед нанесением антифрикционное покрытие перемешивают до полной однородности. Ручное перемешивание обычно занимает 30–40 минут, после чего материал готов к применению. Тщательное перемешивание необходимо для равномерного распределения твердых частиц и полимерных компонентов в составе покрытия.
Время высыхания и отверждения
Каждый последующий слой наносится только после полного высыхания и отверждения предыдущего. Время отверждения зависит от состава связующего и температуры окружающей среды. Например, при нагреве до 200°С отверждение происходит за 30 минут, что позволяет ускорить производственный цикл. При комнатной температуре процесс может занимать несколько часов.
Параметры аэрографии для нанесения
Для нанесения тонких слоев антифрикционного покрытия на мелкие участки используется аэрография с регулируемыми параметрами. Стандартные рекомендации: диаметр сопла 0,8 мм, давление воздуха 2–5 бар, воздух должен быть сжатым, сухим и без масла. Такие параметры обеспечивают равномерное распределение материала и предотвращают образование подтеков, наплывов или неровностей.

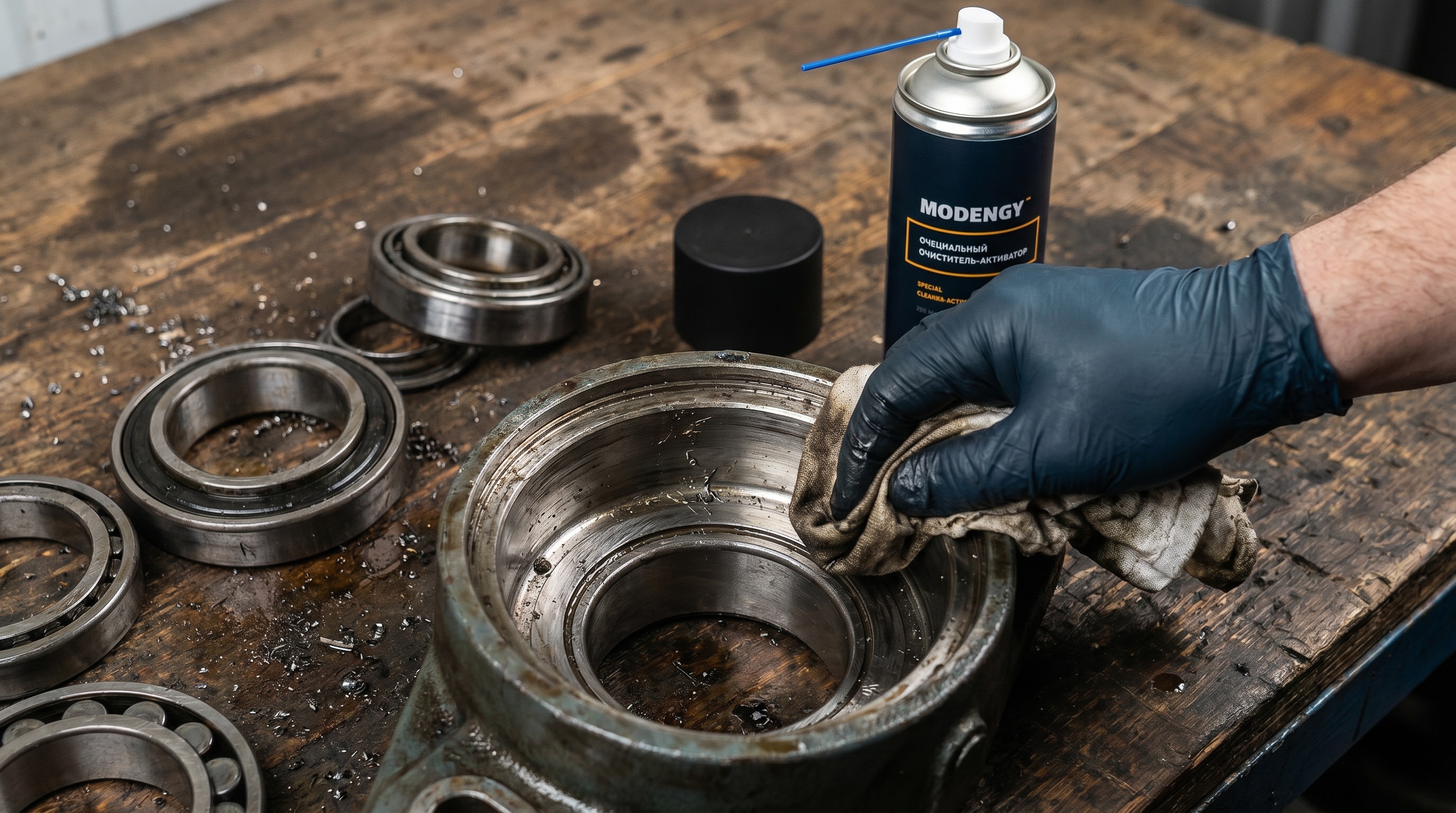

При подготовке поверхности перед нанесением специалисты рекомендуют применять специализированные очистители-активаторы, которые обеспечивают более глубокую очистку и активацию поверхности, чем обычные спиртобензиновые смеси. Такой подход критичен для достижения надежной адгезии покрытия и предотвращения его отслоения при эксплуатации в условиях вибрации или повышенных нагрузок.
Контроль толщины мокрого слоя (до полимеризации) позволяет предсказать финальную толщину сухого слоя и избежать нанесения чрезмерно толстого слоя, который приведет к дефектам: растрескиванию, неравномерности и нарушению функциональных свойств.

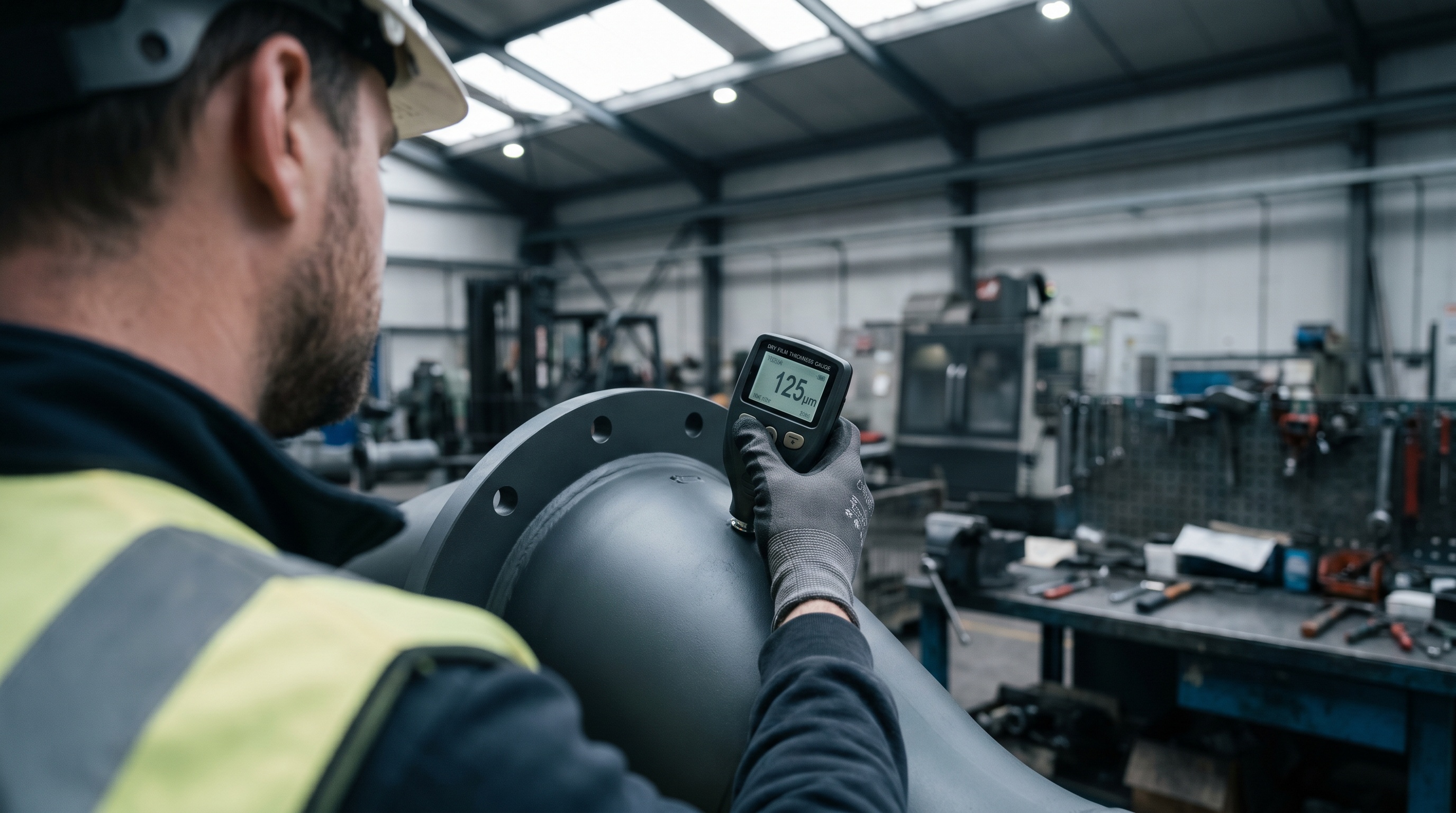

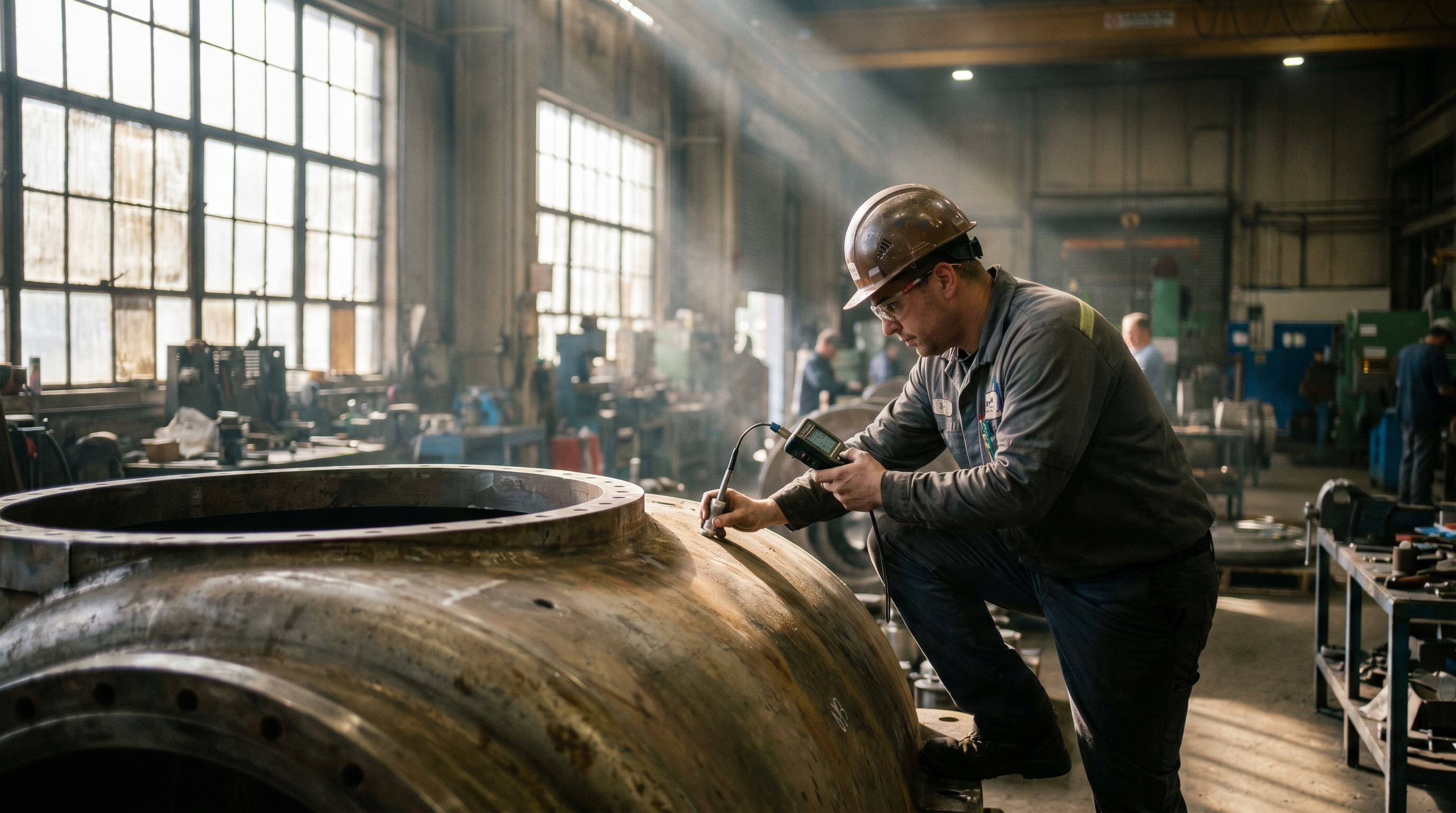

Процедура измерения толщины сухого слоя
Измерение толщины сухого слоя должно проводиться только после полного отверждения покрытия, что обычно подтверждается визуально или согласно техническому регламенту производителя.
Калибровка приборов
Перед началом любых измерений обязательно проверьте толщиномер на испытательных пластинах без покрытия (нулевое значение) и на калибровочных пленках с известной толщиной, расположенных как выше, так и ниже предполагаемого значения ТСП. Калибровка – это критическая предпосылка для получения достоверных результатов и должна проводиться перед каждой серией измерений.
Выбор точек измерений
Ориентируйтесь на участки покрытия, расположенные на расстоянии не менее 15 мм от кромок изделия, сварных швов, отверстий и других деталей, где распределение покрытия может быть неравномерным. Проводить измерения непосредственно на краях, швах или отверстиях не рекомендуется, так как здесь часто возникают краевые эффекты.
Повторные измерения при несоответствии критериям
Если отдельное значение толщины не соответствует установленным критериям приемки, проводят повторное измерение на расстоянии не более 10 мм от первого значения. При этом первое значение отменяют и заменяют повторным. Это снижает риск систематических ошибок и повышает объективность результатов.
Визуальный и тактильный контроль
Дополнительно оценивайте равномерность распределения покрытия визуально, проверяйте отсутствие подтеков, наплывов, морщинистости и других дефектов. Тактильный контроль (легкое ощупывание поверхности) помогает выявить неровности и локальные дефекты, хотя точных цифровых значений этот метод не предоставляет.
Альтернативный метод со специальной лентой
При отсутствии калиброванного толщиномера можно использовать специальную ленту, которая наклеивается перед нанесением покрытия. После высыхания и отверждения лента снимается, и по остаточной полоске оценивается толщина слоя. Этот метод достаточно точен для выявления грубых дефектов и предотвращения нанесения чрезмерно толстых слоев.
Расчет расхода и связь толщины сухого слоя с потреблением материала
Толщина сухого слоя напрямую влияет на расход материала, который выражается в граммах на квадратный метр (г/м²). Зная номинальную толщину ТСП, плотность полимера и процент содержания твердых веществ в покрытии, можно рассчитать приблизительный расход.
Взаимосвязь толщины и расхода описывается следующим соотношением:
Расход (г/м²) = Толщина ТСП (мкм) × Плотность полимера (г/см³) / (% твердых веществ)
Рассмотрим практический пример: если антифрикционное покрытие имеет номинальную толщину 10 мкм, плотность 1,2 г/см³ и содержит 70% твердых веществ, расход составит примерно 17 г/м². При увеличении толщины до 20 мкм расход удвоится и будет равен 34 г/м² (при условии, что плотность и содержание твердых веществ остаются неизменными).
Эта взаимосвязь критична при планировании закупок материала и расчете себестоимости покрытия готового изделия. Чем толще слой, тем выше расход и затраты, но и выше надежность и долговечность покрытия при эксплуатации. Задача инженера и закупщика – найти оптимальный баланс между экономичностью и функциональностью, исходя из требований технического задания и условий эксплуатации готовой продукции.
Частые ошибки и заблуждения при контроле толщины сухого слоя
Путаница между толщиной мокрого и сухого слоя
Самая распространенная ошибка закупщиков и операторов – предположение, что толщина мокрого слоя (до полимеризации) равна толщине сухого слоя. На самом деле толщина мокрого слоя всегда больше толщины сухого слоя из-за удаления растворителей и летучих компонентов при высыхании. Контроль толщины мокрого слоя необходим для расчетного предсказания финальной толщины и позволяет избежать нанесения чрезмерно толстого слоя мокрой пленки, который приводит к дефектам: растрескиванию, неравномерности и нарушению адгезии.
Применение неподходящего метода измерения
Использование микрометра для измерения тонких антифрикционных покрытий – это систематическая ошибка, часто встречающаяся на производстве. Погрешность микрометра (±10 мкм) при контроле слоев толщиной 5–20 мкм составляет 50–200% и делает результаты недостоверными. Для тонких слоев необходимо использовать только магнитные или вихревые толщиномеры с погрешностью ±1% + 1 мкм, которые дают надежные результаты без разрушения покрытия.
Неправильная интерпретация критериев приемки
Многие специалисты ошибочно полагают, что если среднее значение ТСП находится в норме, покрытие автоматически принято. Однако стандарт ISO 19840:2012 устанавливает правило 80/20: даже при нормальном среднем значении покрытие бракуется, если более 20% отдельных измерений имеют толщину менее 80% от номинала. Это обеспечивает статистическую надежность результатов.
Пренебрежение калибровкой приборов перед измерениями
Измерения без предварительной калибровки толщиномера на нулевых пластинах и калибровочных пленках приводят к систематическим ошибкам, которые накапливаются на протяжении серии измерений. Калибровка должна проводиться обязательно перед каждой рабочей сменой или при смене оператора.
Неправильный выбор материала основы в приборе
Выбор несоответствующего метода (например, магнитного вместо вихревого для цветного металла) приводит к полностью неверным результатам и невозможности оценить истинную толщину покрытия. Необходимо заранее определить материал основы изделия и выбрать толщиномер с подходящим методом измерения.
Часто задаваемые вопросы
Какая номинальная толщина сухого слоя покрытия считается нормальной?
Для антифрикционных покрытий нормальный диапазон толщины сухого слоя составляет 5–20 мкм. Эта толщина обеспечивает необходимую защиту от трения и коррозии, при этом не нарушает функциональные свойства. Номинальная толщина в каждом конкретном случае указывается в технической документации производителя и должна соответствовать правилу 80/20 по стандарту ISO 19840:2012.
Как толщина сухого слоя связана с расходом материала?
Толщина сухого слоя напрямую влияет на расход материала, выражаемый в граммах на квадратный метр (г/м²). При увеличении номинальной толщины в два раза расход материала также удваивается. Расчет расхода важен при планировании закупок и оценке стоимости готовой продукции. Точные значения расхода указываются в технических данных (TDS) конкретного покрытия.
Почему микрометр не подходит для измерения тонких антифрикционных покрытий?
Микрометр имеет погрешность ±10 мкм, что при контроле покрытия толщиной 5–20 мкм составляет 50–200% относительной погрешки и делает результаты недостоверными. Для тонких слоев необходимы магнитные или вихревые толщиномеры с точностью ±1% + 1 мкм, которые обеспечивают надежные результаты без разрушения покрытия.
Что означает критерий приемки 80/20?
Критерий 80/20 по стандарту ISO 19840:2012 означает, что среднее арифметическое всех измерений должно быть не менее номинальной толщины, при этом минимум 80% отдельных измерений должны составлять не менее 80% от номинальной толщины. Например, если номинал 10 мкм, то не менее 80% всех измерений должны быть ≥8 мкм. Если критерий не соблюдается, партия считается браком, несмотря на нормальное среднее значение.
Зачем контролировать толщину мокрого слоя перед отверждением?
Контроль толщины мокрого слоя позволяет предсказать финальную толщину сухого слоя после полимеризации и удаления растворителей. Это помогает избежать нанесения чрезмерно толстого слоя мокрой пленки, который приведет к растрескиванию, неравномерности и дефектам при высыхании. Контроль мокрого слоя – профилактическая мера для повышения качества готового покрытия.
Заключение
Технология контроля толщины сухого слоя антифрикционного покрытия является ключевым элементом производственного контроля качества, регламентированным международным стандартом ISO 19840:2012. Соблюдение номинальной толщины в диапазоне 5–20 мкм, применение магнитного или вихревого методов измерения с погрешностью ±1% + 1 мкм, и выполнение критерия приемки 80/20 гарантируют функциональность, надежность и долговечность защитного покрытия.
На практике это означает: калибруйте толщиномеры перед каждой сессией измерений, проводите измерения в надлежащих точках (на расстоянии не менее 15 мм от кромок и деталей), правильно интерпретируйте результаты согласно установленным критериям, и не пренебрегайте контролем толщины мокрого слоя для предотвращения производственных дефектов. Следующий шаг – убедиться, что в вашем производстве или при приемке готовой продукции используется аттестованное и поверенное оборудование, операторы прошли обучение по процедуре измерений, а документирование результатов соответствует требованиям технического задания и нормативных документов.
